CORDEUSE DE RAQUETTE SP55

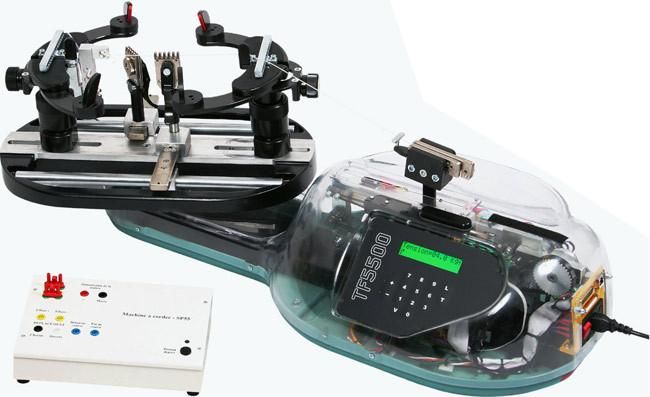

La cordeuse de raquette sp55 est une machine permettant de corder les raquettes de tennis avec une tension de corde prédéfinie. c'est la machine officielle du tournoi de tennis de roland garros. le produit didactique est composé d'une cordeuse réelle instrumentée en situation de fonctionnement avec une carte d'acquisition de données et son propre logiciel d'exploitation. la chaîne d'énergie comprend un motoréducteur associé à une carte électronique de puissance et un mécanisme de tension à chaîne associé à un mors de tirage. la chaîne d'information inclut un potentiomètre linéaire pour connaître la tension sur la corde et une carte électronique de contrôle avec pupitre opérateur. une instrumentation spécifique (position, effort, intensité, tension) complémente le produit réel afin d'étudier plus amplement le comportement. l/h/p : 100 x 400 x 420 cm. masse 40 kg. exploitation pédagogique : ce produit mécatronique, couvre une grande partie des centres d'intérêt : - etude fonctionnelle des chaînes d'énergie et d'information - etude structurelle des chaînes d'énergie et d'information - modélisation et étude du comportement, validation des performances - mesure des écarts entre le modèle théorique et la réalité et conclusion - evolution des solutions exemples de tp : tp1 - problématique : pour atteindre leur meilleur niveau de jeu, les joueurs demandent que les raquettes soient cordées avec une tension identique. le tp propose de vérifier les performances globales de la cordeuse et de les comparer au cahier des charges. activités : . découverte du système en présence du système, l'étudiant doit : - identifier les différents éléments du système, - justifier les mouvements alternatifs quand la corde est tendue et en déduire les conséquences. . vérification des performances globales en présence du système, l'étudiant doit : - analyser la courbe d'effort dans la corde lors d'une phase de tension, - en déduire la valeur de tension réelle, - comparer la valeur réelle à la valeur théorique et conclure, - relancer des séries de mesure, - conclure sur la précision et/ou la fidélité de la cordeuse tp2 - problématique : la machine à corder doit permettre d'exercer sur la corde une tension déterminée et de maintenir cette tension afin de permettre à l'opérateur la mise en place et le blocage de la pince. activités : . grandeurs mesurées et calculées en présence du système, l'étudiant doit : - mesurer les différents efforts mis en jeu par le système de tension (effort de tension et déplacement du chariot), - déterminer le courant d'alimentation du moteur à courant continu, . evaluation des performances en présence du système, l'étudiant doit : - mesurer les
