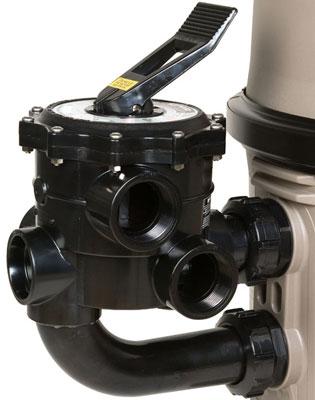

VANNE HAYWARD 6 VOIES 2 PRO-GRID - SP0715XR50E

Détails : Vanne 6 voies 2’’ latérale avec liaisons filtre Equipe les filtres à diatomées Pro Grid DE6020 et DE7220 Débit maximum : 33,00 m³/h Pression de travail maximum : 2,5 bars 6 fonctions avec poignée de sélection Position filtration Position lavage à contre courant Position rinçage Position vidange directe vers l’exutoire Position circulation sans filtration Position fermée Liaison vanne à filtre avec raccords unions démontables à visser sur les tubulures du filtre. Attention Arrêter la pompe avant de sélectionner une fonction Ne jamais remettre la pompe en fonctionnement lorsque la poignée de sélection de la vanne multivoies est sur la position fermée. Caractéristiques : La vanne multivoies Hayward conditionne toutes les opérations à effectuer régulièrement sur les filtres à diatomées Hayward en cours de fonctionnement.  Sa conception permet de sélectionner 6 fonctions par simple manipulation d’une poignée agissant sur un disque qui ouvre ou obture les voies de la vanne :  Position filtration Position lavage à contre courant Position rinçage Position vidange directe vers l’exutoire Position circulation sans filtration Position fermée Afin de limiter les pertes de charge sur une installation,  le débit admissible d’une vanne multivoies doit être équivalent à celui du filtre qu’elle équipe.   Les diamètres de raccordement de la vanne  optimisent ou réduisent les performances de la filtration .  Le débit admissible de la vanne multivoies Hayward Ø 11/2 est de 16 m³/h maximum. Ses liaisons latérales sont ajustées aux entre axes d’entrée et de sortie du filtre. Les orifices de raccordement à la pompe, au circuit de refoulement, ainsi qu’à l’exutoire sont aussi en Ø 11/2.
Marque : HAYWARD
